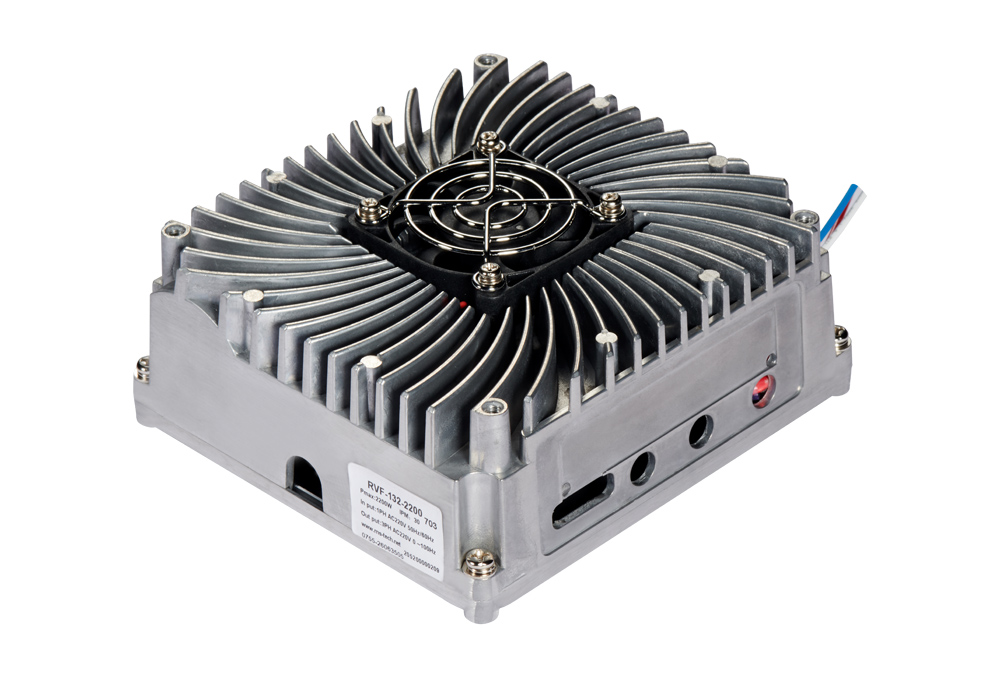

隨著電力電子技術的飛速發展，變頻器成為一種關鍵的電力控制設備，用于改變電機工作電源的頻率，從而精確地控制電機的轉速。變頻器由整流電路、緩沖電路、濾波電路和逆變電路等多個組成部分構成，各個部分協同工作，為電機的運行提供穩定而可控的動力。

濾波電路是變頻器中不可或缺的組件之一，其作用是平滑輸出電壓。在變頻器中，三相380V的交流電經過整流后，理論上的直流電壓約為537V。然而，一般使用的電解電容器的耐壓只有400V，因此需要通過串聯兩級電解電容器來滿足需求。然而，由于電容的容量無法完全相同，導致串聯后電壓分配不均衡，從而影響兩個電解電容器的使用壽命。為了解決這個問題，在兩個電解電容器的兩端分別并聯相同阻值的均壓電阻，以保持電壓均衡。

逆變電路則是變頻器中的核心部分，其功能是將直流電轉換為交流電，從而驅動電機正常運行。逆變電路由多個絕緣柵雙極型晶體管（IGBT）組成的逆變橋構成，每個IGBT內部集成一個續流二極管，用于為電機的定子繞組提供反饋能量。當電機處于發電狀態時，續流二極管將電能回饋到直流回路，同時電解電容器得以充電。

變頻器具有多項功能特點，其中包括：

1. 軟啟動功能：傳統的市電直接啟動電機會導致啟動電流高達電機額定電流的5-7倍。這種啟動方式不僅會造成電網電壓下降，還會影響其他設備的正常運行。而采用變頻器的軟啟動功能，則可以將啟動電流控制在額定電流的1.2-1.5倍范圍內，有效降低啟動沖擊電流，并減少對變壓器的占用。

2. 變頻調速：傳統的電機調速方式為變極調速，通過改變電機定子繞組的磁極對數來調整轉子轉速。然而，這種調速范圍較為有限，一般只能實現雙速調節。而變頻調速則基于

電機轉速與工作電源輸入頻率成正比的關系，通過改變電動機工作電源的頻率來實現對電機轉速的精確控制。這種調速方式靈活便利，能夠根據不同工藝要求給予電機恰當?shù)霓D(zhuǎn)速。

3. 節能效果：在各種風機、水泵、油泵等設備中，阻力的產生與電機轉速的二次方成正比，所需功率與電機轉速的三次方成正比。因此，通過利用變頻器調速的方式來調節風量和流量，可以大幅度地節約電能消耗。

通過應用電力電子技術，變頻器為電機轉速控制提供了高效、靈活和可調的解決方案。其軟啟動功能、變頻調速和節能效果使其在各個行業得到廣泛應用，并為工業自動化和能源節約做出了積極貢獻。
